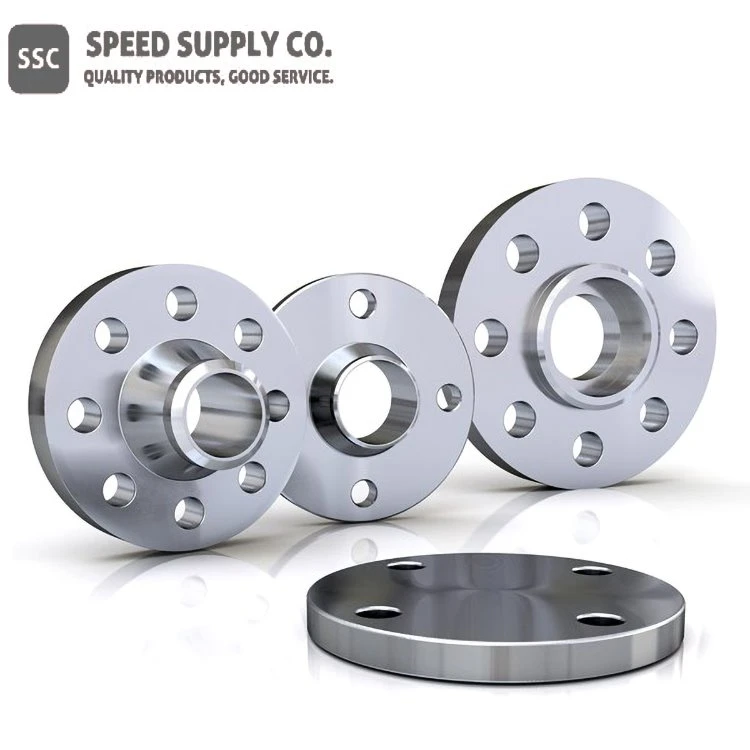

Titāna atloki

Titāna atloki

Materiāls: C.P. Titāna un titāna sakausējums: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Nosūtīt pieprasījumu

Funkcija

Materiāls:

C.P. Titāna un titāna sakausējums: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Standarts:

ASTM, AMSE/ANSI un DIN

Lielums:

1/2" līdz 24" NPS

Titāna atloku apraksts

Titāna atloki tiek izmantoti, lai savienotu caurules, sūkņus, vales un citus cauruļvadu komponentus kopā, lai izveidotu cauruļvadu tīklu. Tos izmanto cauruļu tīklu sadalīšanai, lai atvieglotu pārbaudi un tīrīšanu, un tos var pieskrūvēt vai metināt caurulēm. Atloku savienojumi parasti tiek pieskrūvēti kopā ar blīvi pa vidu.

SSC ražo un uzglabā plašu kopīgu atloku klāstu, tostarp:

● Metināšanas kakla atloks

● Slīdēšana uz atloka

● Kontaktligzdas metināšanas atloks

● Klēpja locītavas atloks

● Vītņots atloks

● Akls atloks

● Atveres atloks

● Briļļu tukšs

Atloki parasti ir norādīti un ražoti saskaņā ar ASME B16.5 standartu cauruļu atlokiem un atloku veidgabaliem, un mēs uzturam vairākas noliktavas preces tūlītējai nosūtīšanai. Papildus standarta atlokiem mēs spējam ražot īpašus atlokus pēc pasūtījuma, ieskaitot reduktoru / paplašinātāju atlokus, garus kakla un atveres atlokus.

Titāna atloki ir vislabāk pazīstami kā spēcīgi, viegli un izturīgi pret koroziju. Viena īpašība, kas izceļas, salīdzinot ar citiem metāla atlokiem, ir tā, ka titāna slīdēšanas atlokiem ir visaugstākā izturības un svara attiecība ar blīvumu 4,51 g / cm3. Piemēram, 5. klases titāns ir 4 reizes spēcīgāks par 316 nerūsējošo tēraudu, kas ir gandrīz puse no svara. Tas padara titāna garos metināšanas kakla atlokus ideāli piemērotus lietojumiem, kas prasa gan svara vieglumu, gan lielisku izturību, piemēram, naftai un gāzei (lejupvērstam caurumam), militārām un sporta precēm. Titāna žalūzijas atloki ir augstas veiktspējas sakausējums, kas gūst lielu labumu no dubultās kušanas, izmantojot elektro izdedžu attīrīšanas (ESR) procesu. Šajos titāna augsta rumbas aklajos atlokos nav nepieciešama pēcmetinājuma termiskā apstrāde. Tomēr rūpīga tīrīšana pēc metināšanas ir ļoti svarīga optimālai izturībai pret koroziju titāna metinādnāgā, vai arī pastāv piesārņojuma un iesvētīšanas risks.

SSC piedāvā ļoti dažādus titāna atlokus, furnitūru un pielāgotus komponentus. Nav komerciāli pieejama materiāla, kas būtu tik spēcīgs kā titāns uz mārciņas bāzes.

2. pakāpes titāns ir visbiežāk pieprasītais cauruļu vārstu un montāžas nozarē ar lielām izturības un izturības pret koroziju īpašībām. Lielākā daļa mūsu produktu būs ASTM B381 Grade 2, ņemot vērā tā pieejamību un izturību pret oksidāciju, līdzīgi kā kuģu aprīkojums, kas izmanto 316 nerūsējošā tērauda. Mēs piedāvājam arī 12. klases titānam, kas saglabā izcilu izturību augstākā temperatūrā un ir pazīstams ar savu kaļamību un metināmību. Titānu bieži izmanto lietojumos, kas prasa augstas temperatūras un spiediena apkalpošanu, bet ar samazinātu svaru. Daži lieliski piemēri ir kosmiskās aviācijas nozares komponenti (gaisa virsbūves rāmji) un militāro spēku modernais aprīkojums. Ņemot vērā titāna atloku lieliskās izturības īpašības pret koroziju jūras un hlorīda lietojumos, tie ir populāri arī kā jūras urbšanas komponenti un siltummaiņu mezgli.

Titāniem un tās sakausējumiem ir spēja būt karstiem vai aukstiem, saglabājot savas lieliskās mehāniskās īpašības. Tikmēr titāns sver daudz mazāk nekā parastais tērauds (aptuveni par 40-45% mazāk). Lai gan tas nav tik viegls kā alumīnijs, mūsu titāna atloki un piederumi metināšanas un uzstādīšanas procesā ir nedaudz vieglāk apstrādājami.

Titāna atloku specifikācija

Titāna slip-on atloks

image003(001)

Titāna slip-on atloks (pacelta seja)
1/2" līdz 24" NPS

150. klase Titāna slip-on atloks

150. klase Titāna slip-on atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Hub Dia. Bāzē

Pacelta seja Dia.

Nē. no caurumiem

Dia. No skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-1/2

7/16

1-3/16

1-3/8

4

1/2

2-3/8

0.88

5/8

3/4

3-7/8

1/2

1-1/2

1-11/16

4

1/2

2-3/4

1.09

5/8

1

4-1/4

9/16

1-15/16

2

4

1/2

3-1/8

1.36

11/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

4

1/2

3-1/2

1.70

13/16

1-1/2

5

11/16

2-9/16

2-7/8

4

1/2

3-7/8

1.95

7/8

2

6

3/4

3-1/16

3-5/8

4

5/8

4-3/4

2.44

1

2-1/2

7

7/8

3-9/16

4-1/8

4

5/8

5-1/2

2.94

1-1/8

3

7-1/2

15/16

4-1/4

5

4

5/8

6

3.57

1-3/16

3-1/2

8-1/2

15/16

4-13/16

5-1/2

8

5/8

7

4.07

1-1/4

4

9

15/16

5-5/16

6-3/16

8

5/8

7-1/2

4.57

1-5/16

5

10

15/16

6-7/16

7-5/16

8

3/4

8-1/2

5.66

1-7/16

6

11

1

7-9/16

8-1/2

8

3/4

9-1/2

6.72

1-9/16

8

13-1/2

1-1/8

9-11/16

10-5/8

8

3/4

11-3/4

8.72

1-3/4

10

16

1-3/16

12

12-3/4

12

7/8

14-1/4

10.88

1-15/16

12

19

1-1/4

14-3/8

15

12

7/8

17

12.88

2-3/16

14

21

1-3/8

15-3/4

16-1/4

12

1

18-3/4

14.14

2-1/4

16

23-1/2

1-7/16

18

18-1/2

16

1

21-1/4

16.16

2-1/2

18

25

1-9/16

19-7/8

21

16

1-1/8

22-3/4

18.18

2-11/16

20

27-1/2

1-11/16

22

23

20

1-1/8

25

20.20

2-7/8

24

32

1-7/8

26-1/8

27-1/4

20

1-1/4

29-1/2

24.25

3-1/4

300. klase Titāna slip-on atloks

SS 300 titāna atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Hub Dia. Bāzē

Pacelta seja Dia.

Nē. no caurumiem

Dia. No skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-3/4

9/16

1-1/2

1-3/8

4

1/2

2-5/8

0.88

7/8

3/4

4-5/8

5/8

1-7/8

1-11/16

4

5/8

3-1/4

1.09

1

1

4-7/8

11/16

2-1/8

2

4

5/8

3-1/2

1.36

1-1/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

4

5/8

3-7/8

1.70

1-1/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

4

3/4

4-1/2

1.95

1-3/16

2

6-1/2

7/8

3-5/16

3-5/8

8

5/8

5

2.44

1-5/16

2-1/2

7-1/2

1

3-15/16

4-1/8

8

3/4

5-7/8

2.94

1-1/2

3

8-1/4

1-1/8

4-5/8

5

8

3/4

6-5/8

3.57

1-11/16

Titāna aklais atloks (pacelta seja)

image005(001)

Titāna aklais atloks

1/2"-24" ASME B16.5

12" līdz 60" (MSS)

no 150. līdz 2500. klasei

150. klase Titāna aklais atloks

150. klase Titāna aklais atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Pacelta seja Dia.

Nē. no caurumiem

Dia. no Skrūvēm

Dia. Skrūvju apļa

1/2

3-1/2

7/16

1-3/8

4

1/2

2-3/8

3/4

3-7/8

1/2

1-11/16

4

1/2

2-3/4

1

4-1/4

9/16

2

4

1/2

3-1/8

1-1/4

4-5/8

5/8

2-1/2

4

1/2

3-1/2

1-1/2

5

11/16

2-7/8

4

1/2

3-7/8

2

6

3/4

3-5/8

4

5/8

4-3/4

2-1/2

7

7/8

4-1/8

4

5/8

5-1/2

3

7-1/2

15/16

5

4

5/8

6

3-1/2

8-1/2

15/16

5-1/2

8

5/8

7

4

9

15/16

6-3/16

8

5/8

7-1/2

5

10

15/16

7-5/16

8

3/4

8-1/2

6

11

1

8-1/2

8

3/4

9-1/2

8

13-1/2

1-1/8

10-5/8

8

3/4

11-3/4

10

16

1-3/16

12-3/4

12

7/8

14-1/4

12

19

1-1/4

15

12

7/8

17

14

21

1-3/8

16-1/4

12

1

18-3/4

16

23-1/2

1-7/16

18-1/2

16

1

21-1/4

18

25

1-9/16

21

16

1-1/8

22-3/4

20

27-1/2

1-11/16

23

20

1-1/8

25

24

32

1-7/8

27-1/4

20

1-1/4

29-1/2

300. klase Titāna aklais atloks

300. klase Titāna aklais atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Pacelta seja Dia.

Nē. no caurumiem

Dia. No skrūvēm

Dia. Skrūvju apļa

1/2

3-3/4

9/16

1-3/8

4

1/2

2-5/8

3/4

4-5/8

5/8

1-11/16

4

5/8

3-1/4

1

4-7/8

11/16

2

4

5/8

3-1/2

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1-1/2

6-1/8

13/16

2-7/8

4

3/4

4-1/2

2

6-1/2

7/8

3-5/8

8

5/8

5

2-1/2

7-1/2

1

4-1/8

8

3/4

5-7/8

3

8-1/4

1-1/8

5

8

3/4

6-5/8

Titāna metinājuma kakla atloks


1/2" līdz 60" NPS (ANSI) [tikai pacelta seja] klase no 150 līdz 2500
12" līdz 60" NPS (MSS) klase no 150. līdz 900. klasei [Pacelta seja] no 300. līdz 900. klasei [Gredzenveida locītavas]

150. klases titāna metinājuma kakla atloks

150. klases titāna metinājuma kakla atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Hub Dia. Bāzē

Pacelta seja Dia.

Rumbas dia. metināšanas punktā

Nē. no<>

Dia. no Skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-1/2

7/16

1-3/16

1-3/8

0.84

4

1/2

2-3/8

0.62

1-7/8

3/4

3-7/8

1/2

1-1/2

1-11/16

1.05

4

1/2

2-3/4

0.82

2-1/16

1

4-1/4

9/16

1-15/16

2

1.32

4

1/2

3-1/8

1.05

2-3/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

1.66

4

1/2

3-1/2

1.38

2-1/4

1-1/2

5

11/16

2-9/16

2-7/8

1.90

4

1/2

3-7/8

1.61

2-7/16

2

6

3/4

3-1/16

3-5/8

2.38

4

5/8

4-3/4

2.07

2-1/2

2-1/2

7

7/8

3-9/16

4-1/8

2.88

4

5/8

5-1/2

2.47

2-3/4

3

7-1/2

15/16

4-1/4

5

3.50

4

5/8

6

3.07

2-3/4

3-1/2

8-1/2

15/16

4-13/16

5-1/2

4.00

8

5/8

7

3.55

2-13/16

4

9

15/16

5-5/16

6-3/16

4.50

8

5/8

7-1/2

4.03

3

5

10

15/16

6-7/16

7-5/16

5.56

8

3/4

8-1/2

5.05

3-1/2

6

11

1

7-9/16

8-1/2

6.63

8

3/4

9-1/2

6.07

3-1/2

8

13-1/2

1-1/8

9-11/16

10-5/8

8.63

8

3/4

11-3/4

7.98

4

10

16

1-3/16

12

12-3/4

10.75

12

7/8

14-1/4

10.02

4

12

19

1-1/4

14-3/8

15

12.75

12

7/8

17

12.00

4-1/2

14

21

1-3/8

15-3/4

16-1/4

14.00

12

1

18-3/4

13.25

5

16

23-1/2

1-7/16

18

18-1/2

16.00

16

1

21-1/4

15.25

5

18

25

1-9/16

19-7/8

21

18.00

16

1-1/8

22-3/4

17.25

5-1/2

20

27-1/2

1-11/16

22

23

20.00

20

1-1/8

25

19.25

5-11/16

24

32

1-7/8

26-1/8

27-1/4

24.00

20

1-1/4

29-1/2

23.25

6

300. klases titāna metinājuma kakla atloks

300. klases titāna metinājuma kakla atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs.

Hub Dia. Bāzē

Pacelta seja Dia.

Hub Dia. Metināšanas punktā

Nē. no caurumiem

Dia. No skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-3/4

9/16

1-1/2

1-3/8

0.84

4

2-5/8

1/2

0.62

2-1/16

3/4

4-5/8

5/8

1-7/8

1-11/16

1.05

4

3-1/4

5/8

0.82

2-1/4

1

4-7/8

11/16

2-1/8

2

1.32

4

3-1/2

5/8

1.05

2-7/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

1.66

4

3-7/8

5/8

1.38

2-9/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

1.90

4

4-1/2

3/4

1.61

2-11/16

2

6-1/2

7/8

3-5/16

3-5/8

2.38

8

5

5/8

2.07

2-3/4

2-1/2

7-1/2

1

3-15/16

4-1/8

2.88

8

5-7/8

3/4

2.47

3

3

8-1/4

1-1/8

4-5/8

5

3.50

8

6-5/8

3/4

3.07

3-1/8

Titāna klēpja savienojuma cauruļu atloks

1/2" līdz 24" NPS, no 150. līdz 300. klasei

image009(001)

150. klases titāna krāna savienojuma cauruļu atloks

150. klase Titāna klēpja savienojuma caurule Atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs

Hub Dia. Bāzē

Nē. no caurumiem

Dia. no Skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-1/2

7/16

1-3/16

4

1/2

2-3/8

0.90

5/8

3/4

3-7/8

1/2

1-1/2

4

1/2

2-3/4

1.11

5/8

1

4-1/4

9/16

1-15/16

4

1/2

3-1/8

1.38

11/16

1-1/4

4-5/8

5/8

2-5/16

4

1/2

3-1/2

1.72

13/16

1-1/2

5

11/16

2-9/16

4

1/2

3-7/8

1.97

7/8

2

6

3/4

3-1/16

4

5/8

4-3/4

2.46

1

2-1/2

7

7/8

3-9/16

4

5/8

5-1/2

2.97

1-1/8

3

7-1/2

15/16

4-1/4

4

5/8

6

3.60

1-3/16

3-1/2

8-1/2

15/16

4-13/16

8

5/8

7

4.10

1-1/4

4

9

15/16

5-5/16

8

5/8

7-1/2

4.60

1-5/16

5

10

15/16

6-7/16

8

3/4

8-1/2

5.69

1-7/16

6

11

1

7-9/16

8

3/4

9-1/2

6.75

1-9/16

8

13-1/2

1-1/8

9-11/16

8

3/4

11-3/4

8.75

1-3/4

10

16

1-3/16

12

12

7/8

14-1/4

10.92

1-15/16

12

19

1-1/4

14-3/8

12

7/8

17

12.92

2-3/16

14

21

1-3/8

15-3/4

12

1

18-3/4

14.18

3-1/8

16

23-1/2

1-7/16

18

16

1

21-1/4

16.19

3-7/16

18

25

1-9/16

19-7/8

16

1-1/8

22-3/4

18.20

3-13/16

20

27-1/2

1-11/16

22

20

1-1/8

25

20.25

4-1/16

24

32

1-7/8

26-1/8

20

1-1/4

29-1/2

24.25

4-3/8

300. klases titāna klēpja savienojuma cauruļu atloks:

300. klases titāna klēpja savienojuma cauruļu atloks

Nom. Caurules izmērs

Atloks Dia.

Atloks Biezs.

Hub Dia. Bāzē

Nē. no caurumiem

Dia. No skrūvēm

Dia. Skrūvju apļa

Bore Dia.

Garums Thru Hub

1/2

3-3/4

9/16

1-1/2

4

1/2

2-5/8

0.90

7/8

3/4

4-5/8

5/8

1-7/8

4

5/8

3-1/4

1.11

1

1

4-7/8

11/16

2-1/8

4

5/8

3-1/2

1.38

1-1/16

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1.72

1-1/16

1-1/2

6-1/8

13/16

2-3/4

4

3/4

4-1/2

1.97

1-3/16

2

6-1/2

7/8

3-5/16

8

5/8

5

2.46

1-5/16

2-1/2

7-1/2

1

3-15/16

8

3/4

5-7/8

2.97

1-1/2

3

8-1/4

1-1/8

4-5/8

8

3/4

6-5/8

3.60

1-11/16

Atzīmes un pareizība

Titāna pakāpe

Ķīmiskais sastāvs

Rekvizīti

1. pakāpe

R50250

Komerciāli tīrs

C 0.10 maks.
Fe 0.20 max
H 0.015 maks.
N 0.03 maks.
O 0.18 maks.
Palicis ti

MIN. STIEPE 35 KSI
MIN. RAŽA 25 KSI
CIETĪBA 14,9
STIEPES MODULIS 103 GPA
PUASONA DEVA 0,34-0,40

2. pakāpe

R50400

Komerciāli tīrs

C 0.10 maks.
Fe 0.30 max
H 0.015 maks.
N 0.03 maks.
O 0.25 max
Palicis ti

MIN. STIEPE 50 KSI
MIN. RAŽA 40 KSI
CIETĪBA 14,9
STIEPES MODULIS 103 GPA
PUASONA DEVA 0,34-0,10

5. pakāpe

R56400

Ti-6Al-4V

AI 5.5-6.75 maks.
C 0.10 maks.
Fe 0.40 max
H 0.015 maks.
N 0.05 max
O 0.20 maks.
V 3.5-4.5
Palicis ti

MIN. STIEPE 130 KSI
MIN. RAŽA 120 KSI
CIETĪBA 16.4
STIEPES MODULIS 114 GPA
PUASONA DEVA 0,30-0,33

7. pakāpe

R52400

Ti-0.15Pd

Pd 0.12-0.25 max
C 0.10 maks.
Fe 0.30 max
H 0.015 maks.
N 0.03 maks.
O 0.25 max
Palicis ti

MIN. STIEPE 50 KSI
MIN. RAŽA 40 KSI
CIETĪBA 14,9
STIEPES MODULIS 103 GPA
PUASONA DEVA 0,37

9. pakāpe

R56320

Ti-3Āls-2.5V

AI 2.5-3.5
C 0.05 maks. maks.
Fe 0.25 max
H 0.013 maks.
N 0.02 maks.
O 0.12 maks. maks.
V 2.0-3.0
Palicis ti

MIN. STIEPE 90 KSI
MIN. RAŽA 70 KSI
CIETĪBA 13.0
STIEPES MODULIS 107 GPA
PUASONA DEVA 0,34

12. pakāpe

R53400

Ti-0.3Mo-0.8Ni

C 0,08 maks.
Fe 0.30 max
H 0.0135 maks.
Mo 0.2-0.4
N 0.03 maks.
O 0.25 max
Palicis ti

MIN. STIEPE 70 KSI
MIN. RAŽA 50 KSI
CIETĪBA 14,9
STIEPES MODULIS 103 GPA
PUASONA DEVA 0,28

Titāna atloku lietojumi un saistītās nozares

● Pievienojiet caurules, sūkņus, vales un citus cauruļvadu komponentus kopā, lai izveidotu cauruļvadu tīklu

● Sadalīt cauruļu tīklus, lai atvieglotu pārbaudi un tīrīšanu

● Ūdens attīrīšana

● Atsāļošana

● Elektroenerģijas ražošana

● Jūras

● Ķīmiskā apstrāde

● Naftas un gāzes izpēte


Populāri tagi: titāna atloki, Ķīna, piegādātāji, pirkt, pārdot, ražots Ķīnā

Jums varētu patikt arī

(0/10)

clearall
