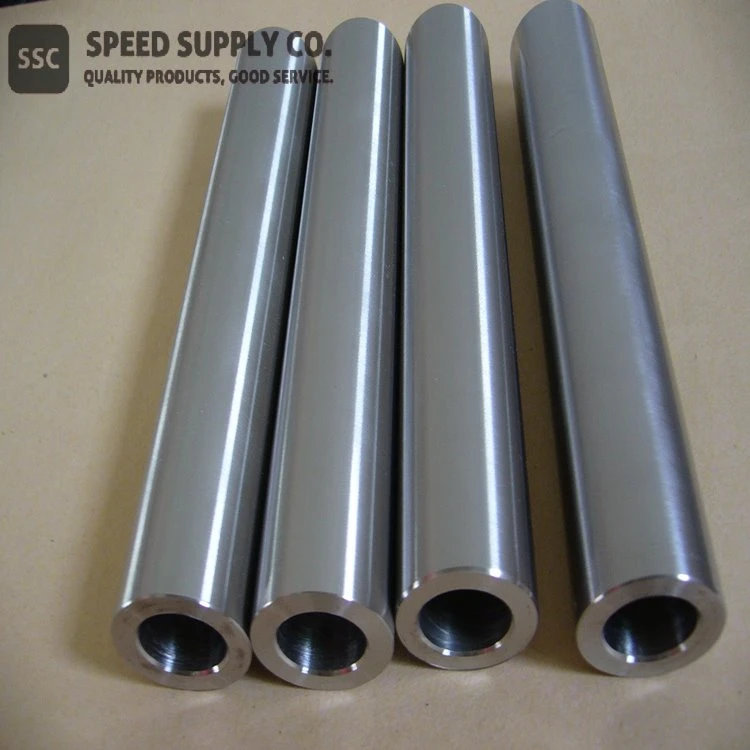

Titāna caurule

Titāna caurule

Materiāls: CP titāns, titāna sakausējums

Nosūtīt pieprasījumu

Funkcija

Materiāls:

CP titāns, titāna sakausējums

Standarta:

ASTM B337, ASTM B338, ASME SB338, ASTM B861

Process:

Titāna bezšuvju caurules tiek auksti{0}}velmētas no ekstrudētām cauruļu sagatavēm.
Titāna metinātās caurules ir izgatavotas no titāna caurules spoles.

Forma:

Caurule

Izmērs:

NPS vai pielāgots

Titāna caurules apraksts

Titāns un tā sakausējumi ir pievilcīgi materiāli, pateicoties to unikālajai augstajai stiprības{0}}svara attiecībai, kas tiek uzturēta paaugstinātā temperatūrā, un izcilajai izturībai pret koroziju. Titāna galvenais pielietojums ir bijis aviācijas un kosmosa rūpniecībā. Tomēr ir ziņots arī par tirgus tendenču fokusa pāreju no militārās uz komerciālo un kosmosa uz rūpniecību.

NPS titāna caurules izmēri



Sch. 10S Light IPS

Sch. 40S Std IPS

Sch. 80S Std IPS

Nom. Caurules izmērs

Ārpus Dia.

Siena Bieza

Iekšpusē Dia.

mārciņas/pēda

Siena Bieza

Iekšpusē Dia.

mārciņas/pēda

Siena Bieza

Iekšpusē Dia.

mārciņas/pēda

1/8"

.405

.049

.307

.1072

.068

.269

.1408

.095

.215

.1810

1/4"

.540

.065

.410

.1897

.088

.364

.2442

.119

.302

.3079

3/8"

.675

.065

.545

.2437

.091

.493

.3266

.126

.423

.4251

1/2"

.840

.083

.674

.3861

.109

.622

.4896

.147

.546

.6260

3/4"

1.050

.083

.884

.4932

.113

.824

.6506

.154

.742

.8479

1"

1.315

.109

1.097

.8078

.133

1.049

.9660

.179

.957

1.2495

1-1/4"

1.660

.109

1.442

1.0389

.140

1.380

1.3077

.191

1.278

1.7242

1-1/2"

1.900

.109

1.681

1.1996

.145

1.610

1.5637

.200

1.500

2.0893

2"

2.375

.109

2.157

1.5178

.154

2.067

2.1018

.218

1.939

2.8895

2-1/2"

2.875

.120

2.635

2.0315

.203

2.469

3.3331

.276

2.323

4.4080

3"

3.500

.120

3.260

2.4924

.216

3.068

4.3589

.300

2.900

5.8992

3-1/2"

4.000

.120

3.760

2.8611

.226

3.548

5.2412

.318

3.364

7.1950

4"

4.500

.120

4.260

3.2298

.237

4.026

6.2085

.337

3.826

8.6210

Titāna metinātās caurules specifikācijas

Produkts

Titāna metināta caurule

Izmērs

OD: 19,05 mm līdz 609 mm
Garums: 1000–15 000 mm (39,4 — 590,6 collas),
Biezums: {{0}},5 mm–5 mm (0,02 collas -0,028 collas)
Vai pielāgots

Materiāls

Gr.1, Gr.2, Gr.9

Standarta

ASTM B337, ASTM SB338, ASTM B861 utt.

Titāna metinātās caurules var izmantot siltummaiņos un kondensatoros, visu veidu korozīvo šķidrumu pārvades cauruļvadu sistēmās, titāna velosipēdu caurulēs, automašīnu izplūdes caurulēs un jūras akvakultūrā utt.

Mēs varam nodrošināt arī titāna cauruļu spoles apkures un dzesēšanas vajadzībām.

Atzīmes un standarti

Materiāla pakāpe

Standarta specifikācija

Komerciāli tīrs

ASTM B 348 1., 2., 3., 4. klase
AWS A5.16 ERTi 1, 2, 3, 4
AMS 4951
AMS 4921
ASTM F 67 1., 2., 3., 4. klase

Ti sakausējums 6Al 4V

ASTM B 348 5. klase
AWS A5.16 ERTi 5
AMS 4954

Titāna sakausējums 6Al 4V ELI

ASTM F 136
AMS 4956
AWS A5.16 ERTi 5 ELI

Titāna sakausējums Ti 0.2Pd

ASTM B 348 7. un 11. klase
AWS A5.16 ERTi 7

Titāna sakausējums Ti 0.3 Mo .8Ni

ASTM B 348 12. klase
AWS A5.16 ERTi 12

Titāna sakausējums 5Al 2,5Sn

AMS 4953
AWS A5.16 ERTi 6
ASTM B 348 6. klase

Titāna sakausējums 3Al 2,5V

ASTM B 348 9. klase
AWS A5.16 ERTi 9

Titāna sakausējums Ti 6Al 7Nb

ASTM F 1295

Titāna cauruļu pielietojumi

● Siltummaiņi

● Kondensatori

● Kodīgo šķidrumu pārvades cauruļvadu sistēmas

● Velosipēdu caurules

● Automobiļu izplūdes caurules

● Jūras akvakultūra

Saistītās titāna cauruļu nozares

● Mašīnas

● Aviācija

● Lidmašīna

● Automobiļi

● Medicīnas

● Enerģijas ražošana

● Elektronika

● Ķīmiskā

Titāna fizikālās īpašības

Novērtējums

Maksimālā stiepes izturība min.

Ražas spēks

Pagarinājuma procenti

Samazināšanas platība procenti

Stāvoklis

KSI

MPa

KSI

MPa

1

35

240

20

138

24

30

Kā norādīts (forma)

2

50

345

40

275

20

30

Kā norādīts (forma)

3

64

450

55

380

18

30

Kā norādīts (forma)

4

80

550

70

483

15

25

Kā norādīts (forma)

5

130

895

120

828

10

25

Kā norādīts (forma)

6

115

792

110

758

10

25

Kalti stieņi

7

50

345

40

275

20

30

Kā norādīts (forma)

9

90

620

70

483

15

25

Kā norādīts (forma)

11

35

240

20

138

24

30

Kā norādīts (forma)

12

70

483

50

345

18

25

Kā norādīts (forma)

16

50

345

40

275

20

30

Kā norādīts (forma)

17

35

240

25

170

24

30

Kā norādīts (forma)

23

120

828

110

759

10

25

Beta-rūdīta

Titāna materiālu kategorijas

CP titāns

1. pakāpe

2. pakāpe

2. H klase (2. klase ar vismaz 58 ksi UTS)

3. pakāpe

4. pakāpe

Titāna sakausējums

5. pakāpe (6 procenti Al, 4 procenti V)

7. klase (0.12 līdz 0.25 procenti Pd)

7. H klase (no 0,12 līdz 0,25 procentiem Pd) (7. klase ar minimālo UTS — 58 ksi)

9. pakāpe (3 procenti Al, 2,5 procenti V)

11. klase (0.12 līdz 0.25 procenti Pd)

12. klase (0,3 procenti Mo, 0,8 procenti Ni)

13. pakāpe (0,5 procenti Ni, 0,05 procenti Ru)

14. pakāpe (0,5 procenti Ni, 0,05 procenti Ru)

15. pakāpe (0,5 procenti Ni, 0,05 procenti Ru)

16. klase (0.04–0,08 procenti Pd)

16. H klase (0.04–0,08 procenti Pd) (16. klase ar minimālo UTS 58 ksi)

17. klase (0.04–0,08 procenti Pd)

18. pakāpe (3 procenti Al, 2,5 procenti V, 0.04–0,08 procenti Pd)

19. pakāpe (3 procenti Al, 8 procenti V, 6 procenti Cr, 4 procenti Zr, 4 procenti Mo)

2. pakāpe0 (3 procenti Al, 8 procenti V, 6 procenti Cr, 4 procenti Zr, 4 procenti Mo, 0,04 procenti –0,08 procenti Pd)

21. pakāpe (15 procenti Mo, 3 procenti Al, 2,7 procenti Nb, 0,25 procenti Si)

23. pakāpe (6 procenti Al, 4 procenti V, ar īpaši zemiem iespiestajiem elementiem, ELI)

24. pakāpe (6 procenti Al, 4 procenti V, 0.04 procenti līdz 0,08 procenti Pd)

25. pakāpe (6 procenti Al, 4 procenti V, 0,3 procenti līdz 0,8 procenti Ni un 0.04 procenti līdz 0,08 procenti Pd)

26. klase (0.08–0,14 procenti Pd)

26. H klase (0.08–0,14 procenti Pd) (26. pakāpe ar minimālo UTS 58 ksi)

27. klase (0.08–0,14 procenti Pd)

28. pakāpe (3 procenti Al, 2,5 procenti V, 0.08–0,14 procenti Ru)

29. pakāpe (6 procenti Al, 4 procenti V, ELI, plus 0.08–0,14 procenti Ru)

3. pakāpe0 (0,3 procenti Co, 0,05 procenti Pd)

31. pakāpe (0,3 procenti Co, 0,05 procenti Pd)

32. pakāpe (5 procenti Al, 1 procents alvas, 1 procents Zr, 1 procents V, 0,8 procenti Mo)

33. pakāpe (0,4 procenti Ni, 0.015 procenti Pd, 0,025 procenti Ru, 0,15 procenti Cr)

34. pakāpe (0,4 procenti Ni, 0.015 procenti Pd, 0,025 procenti Ru, 0,15 procenti Cr)

35. pakāpe (4,5 procenti Al, 2 procenti Mo, 1,6 procenti V, 0,5 procenti dzelzs, 0,3 procenti Si)

36. klase (45 procenti Nb)

37. pakāpe (1,5 procenti Al)

38. pakāpe (4 procenti Al, 2,5 procenti V, 1,5 procenti Fe)
