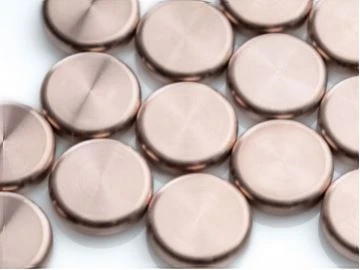

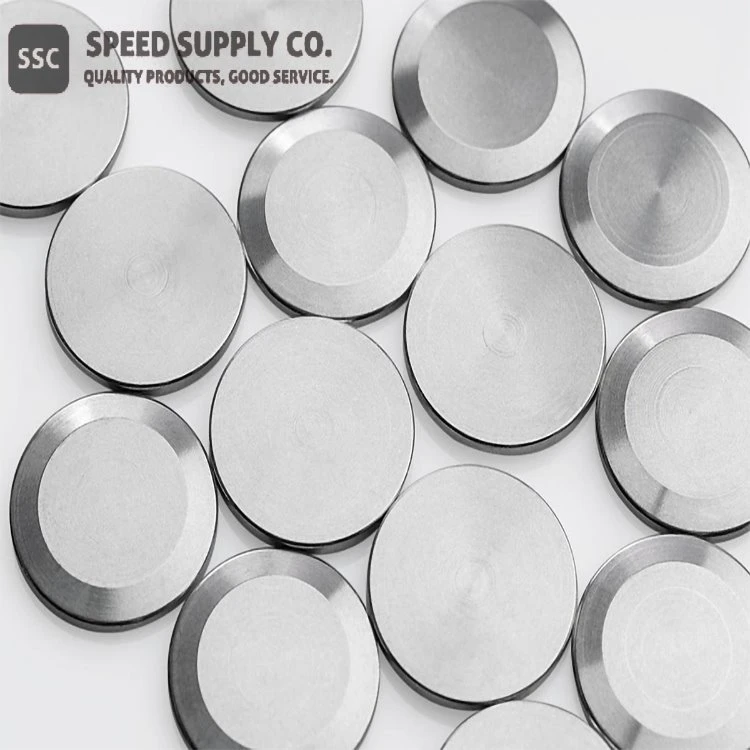

Volframa vakuuma kontakts

Lineārā formula: WCAg, WCu, WCCu

Funkcija

Lineārā formula:	WCAg, WCu, WCCu
Materiāls:	WCAg40 (volframa karbīds 60 svara procenti, sudrabs 40 svara procenti) VFG10 (volframs 90 svara procenti, varš 10 svara procenti) VFG20 (volframs 80 svara procenti, varš 20 svara procenti) WCCu30 (volframa karbīds 70 svara procenti, varš 30 svara procenti)
Standarta:	ASTM B 663-94
Forma:	Dažādi
Izmērs:	Pielāgot

Volframa vakuuma kontakta apraksts

Elektriskie kontakti veido elektriskos savienojumus starp pārsprieguma aizsardzības, releju un slēdžu komponentiem. Prasības slēdžu kontaktiem ir atšķirīgas atkarībā no pārslēgšanas jaudas, pārslēgšanas sprieguma, pārslēgšanas frekvences, nepārtrauktas strāvas un palaišanas un pārtraukuma strāvas. Attiecīgi atšķiras prasības kontaktiem un metodes to drošas darbības nodrošināšanai. Lai novērstu oksidēšanos, kontaktus var padarīt izturīgus pret koroziju, pārklājot ar dārgmetāliem vai darbinot kontaktus vakuumā, inertā gāzē vai eļļā. Citas problēmas ietver kontaktu eroziju, eroziju ar dzirksteļu uzliesmojumu vai loka izbūvi un metināšanu ar lielu jaudu. Šīs problēmas var atrisināt, izmantojot ugunsizturīgus metālus, piemēram, volframu.

Tajā pašā laikā ir jānodrošina zema kontakta pretestība. Tomēr to var nodrošināt ar zemu-kušanas, bet ļoti vadītspējīgiem metāliem, piemēram, varu un sudrabu. Atkarībā no prasībām augstas kušanas metālu īpašības tiek apvienotas ar augstas vadītspējas metālu īpašībām. Tāpēc tiek ražoti sakausējumi, kuros abas sastāvdaļas atrodas piemērotā attiecībā viena pret otru. Tādējādi tiek izveidoti kontakti ar ļoti labu metināšanas pretestību un labu kontaktu pretestību.

Vakuuma kontakta (WCAg) specifikācija

Materiāls	Blīvums (g/cm3) Lielāks vai vienāds ar	Cietība HB Lielāka vai vienāda ar	Pretestība (MS/m) Lielāka vai vienāda ar	Gaisa saturs (ppm) Mazāks vai vienāds ar		Sastāvdaļa (masas procenti)
				Skābeklis	Slāpeklis
WCAg40	12.75	200	21	100	60	Vecums: 40±2 WC: Bal.

Mēs piegādājam arī savus WCu komutācijas kontaktus VFG (Vacuum Fine Graained) kvalitātē. Tas nozīmē, ka tie ir īpaši tīri un tiem ir lieliska elektrovadītspēja. Atkarībā no prasībām mūsu klāstā ir dažādi VFG materiāli ar diviem dažādiem vara saturiem:

VFG10 (volframs 90 svara procenti, varš 10 svara procenti)

VFG20 (volframs 80 svara procenti, varš 20 svara procenti)

Mūsu pārslēgšanas kontakts, kas izgatavots no WCCu30, ir rentabla alternatīva WCAg, kā arī tiek ražots no zema-gāzes izejmateriāliem izmantošanai vakuumā.

WCCu30 (volframa karbīds 70 svara procenti, varš 30 svara procenti)

Vakuuma kontaktu materiāla īpašības

	WCAg40	VFG10	VFG20	WCCu30
WC (svara procenti)	60	0	0	0
Ag (svara procenti)	40	0	0	0
W (svara procenti)	0	90	80	0
Cu (svara procenti)	0	10	20	30
Blīvums (g/cm3)	12.6	16.5	15.2	12.2
Elektriskā vadītspēja (m/ohmmm2)	20	22	25	15
Cietība HV30	170	220	210	230
